Banc motorisé

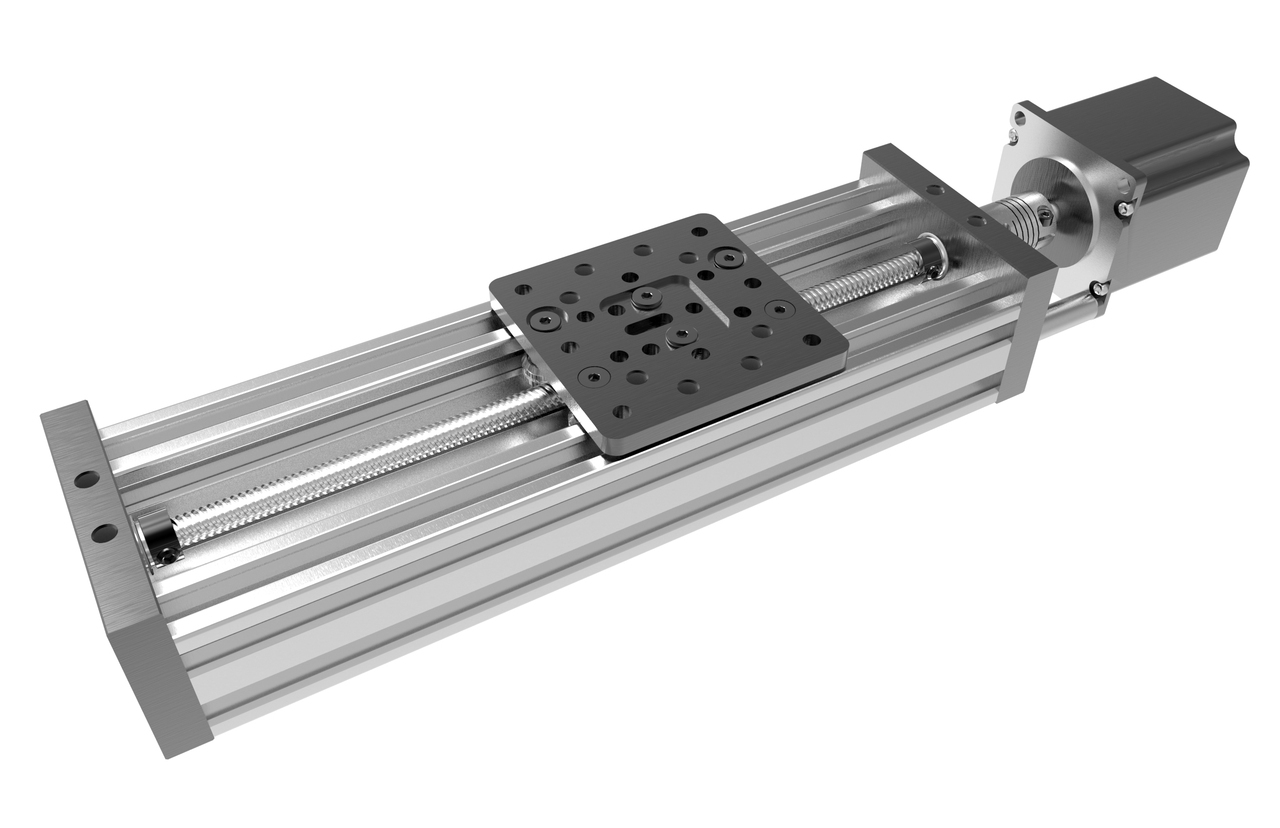

Le système "nu" ressemble à ça :



C Beam Actuator Single Double Render.438 12225.1537282286

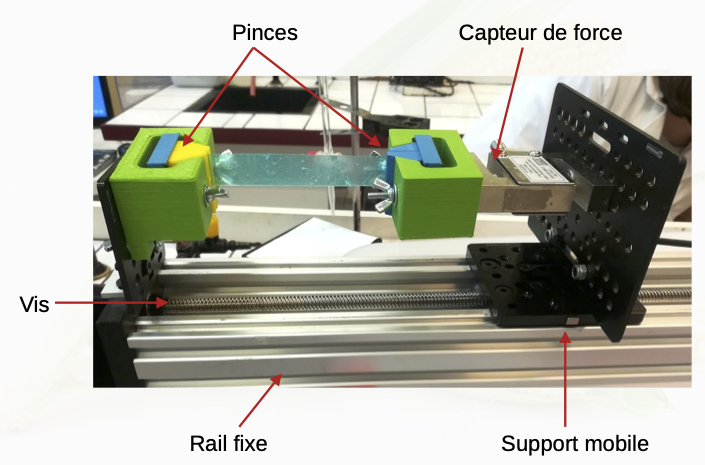

En configuration banc de traction on a :



Systeme

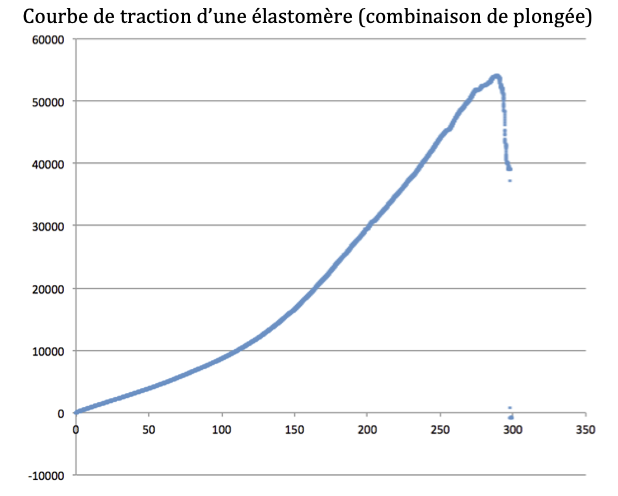

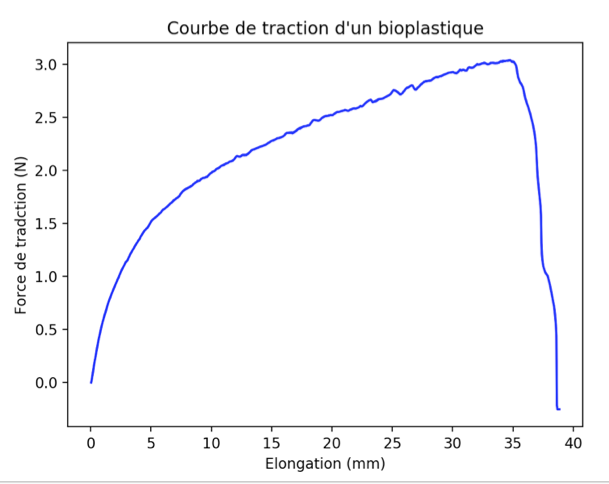

Quelques résultats... parfois sans échelles sur les axes ! aïe, pas sur la tête !

BioplastiqueElastomere

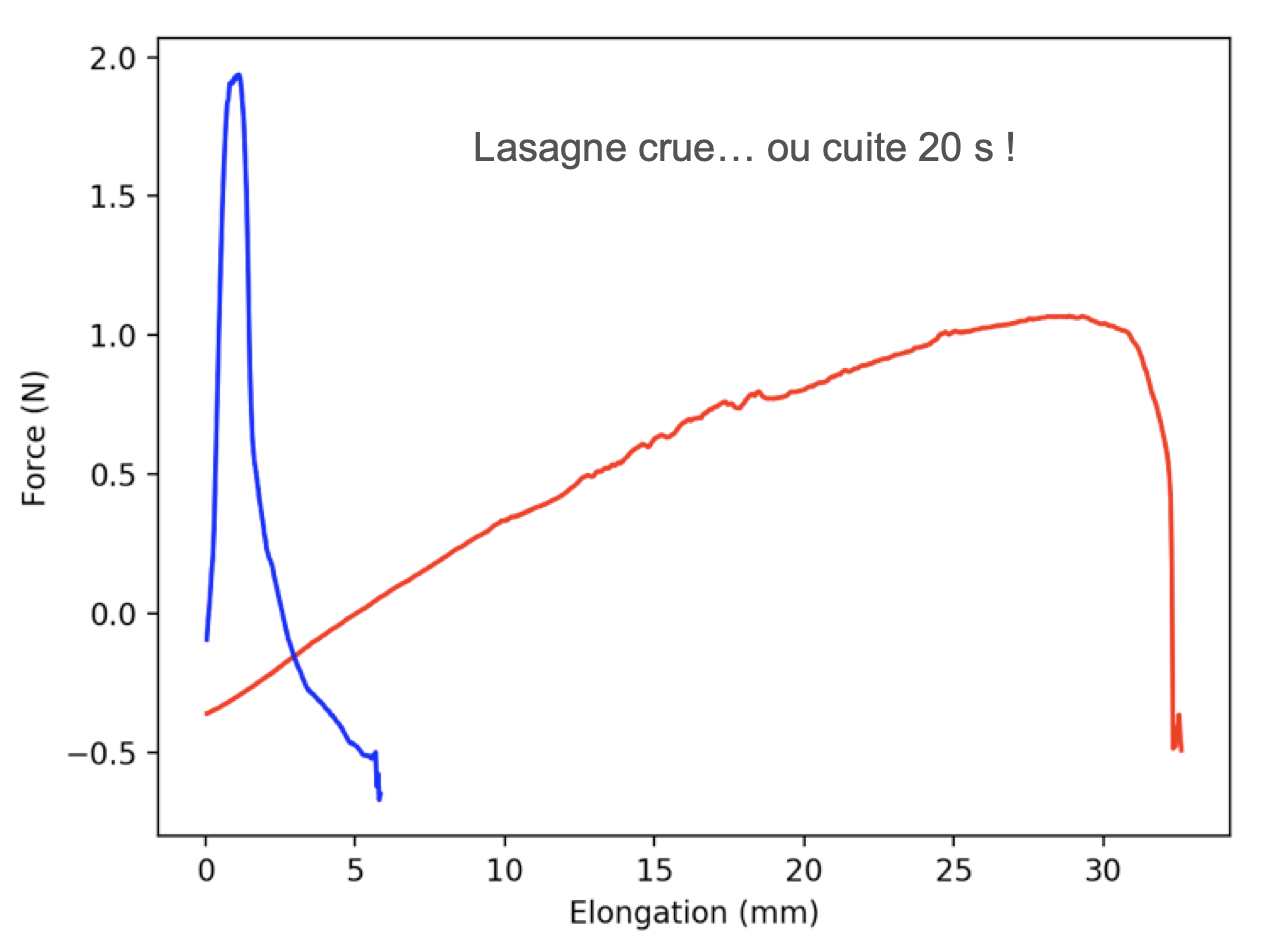

en bio...

GraphiqueColl 6

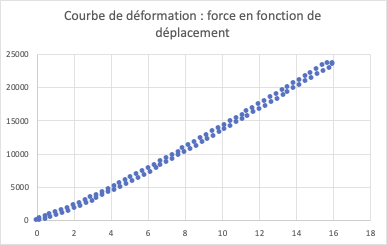

Un ressort dans son domaine d'élasticité : (ressort constitué d'un bout de fil de cuivre entouré autour d'un stylo)



Ressort rev

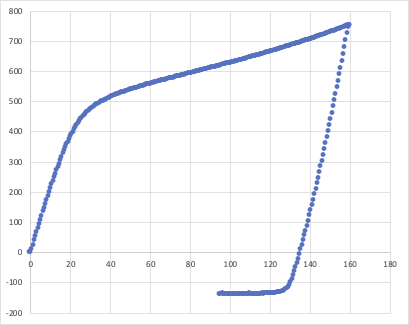

Et si on tire un peu trop :



Ressort irrev



On peut aussi envisager d'autres systèmes :

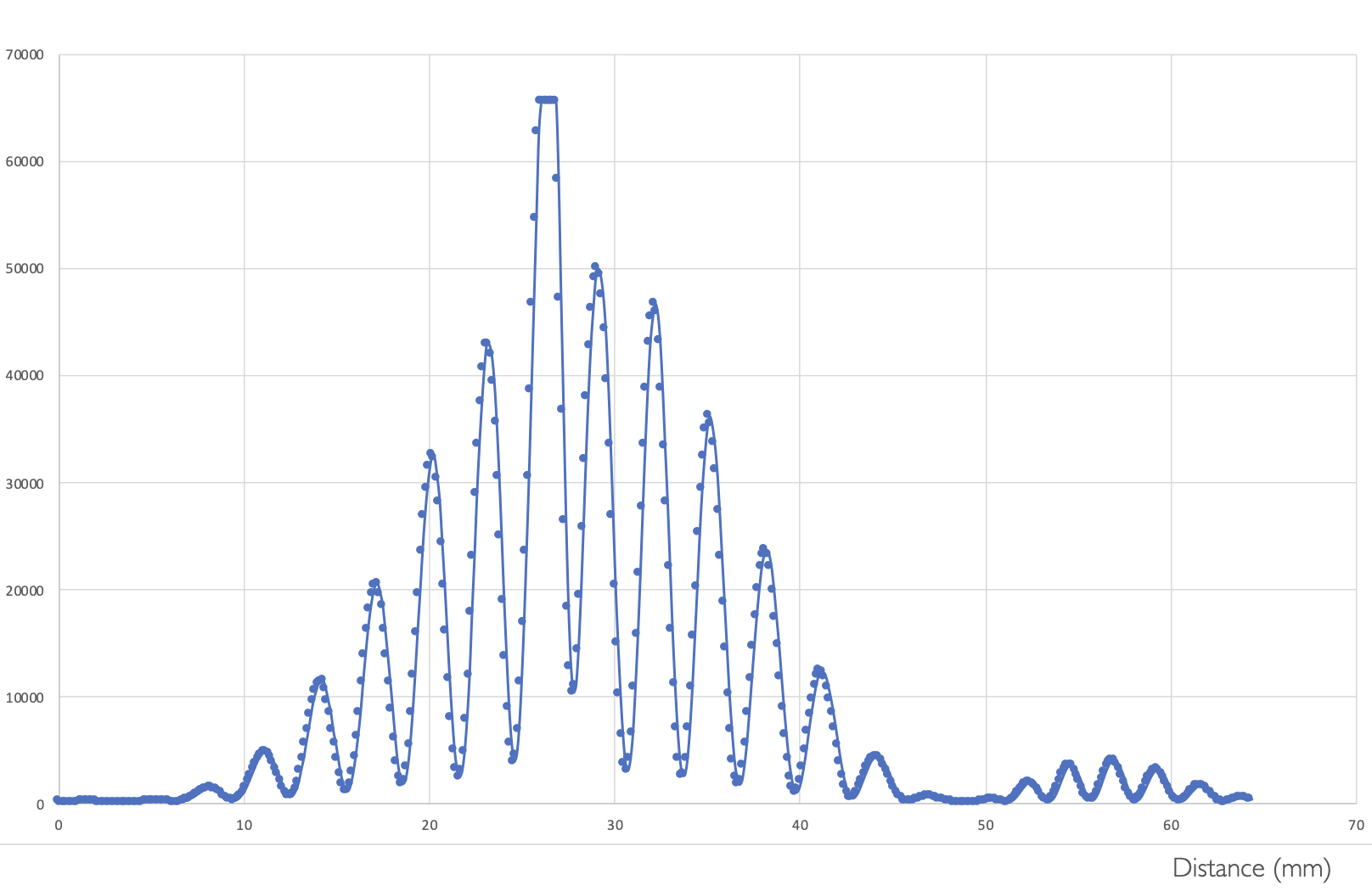

=> avec un luxmètre sur le charriot mobile pour le relevé d'une figure de diffraction



GraphiqueCollé 7

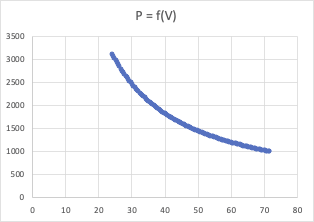

=> ou avec un pousse seringue pour p = f(V)



PdeV



=> à suivre... peut-être en cette année de protection... un système mobile pour étudier l'atténuation des ondes sismiques, le chariot pouvant effectuer un mouvement quelconque à la fréquence (raisonnable souhaitée) !
