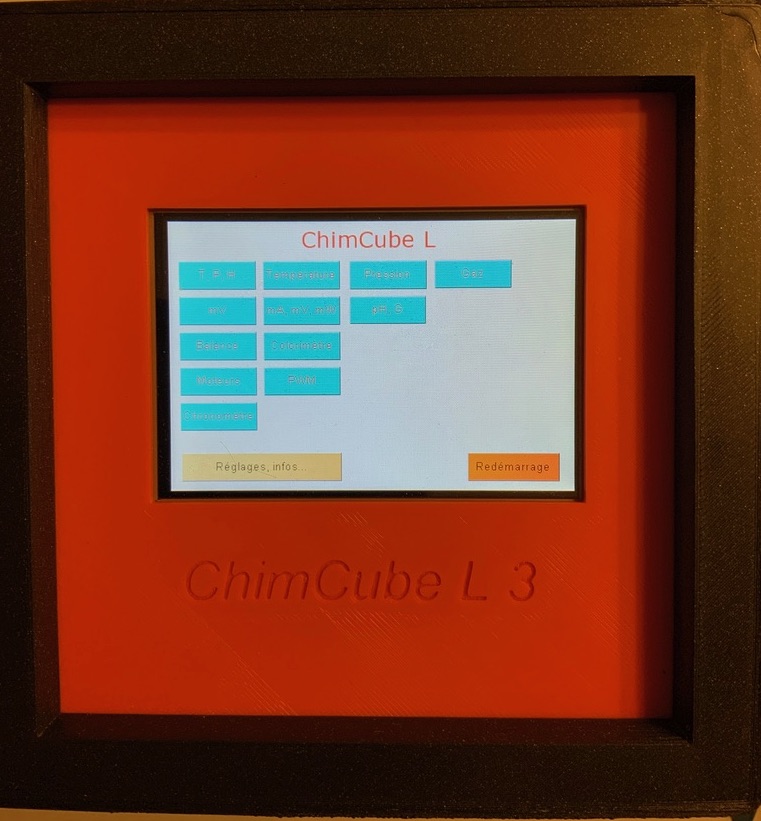

Face 1 "Ecran tactile"

• accès aux différentes pages de gestion des capteurs
• accès aux sorties PWM et contrôle des moteurs pas à pas

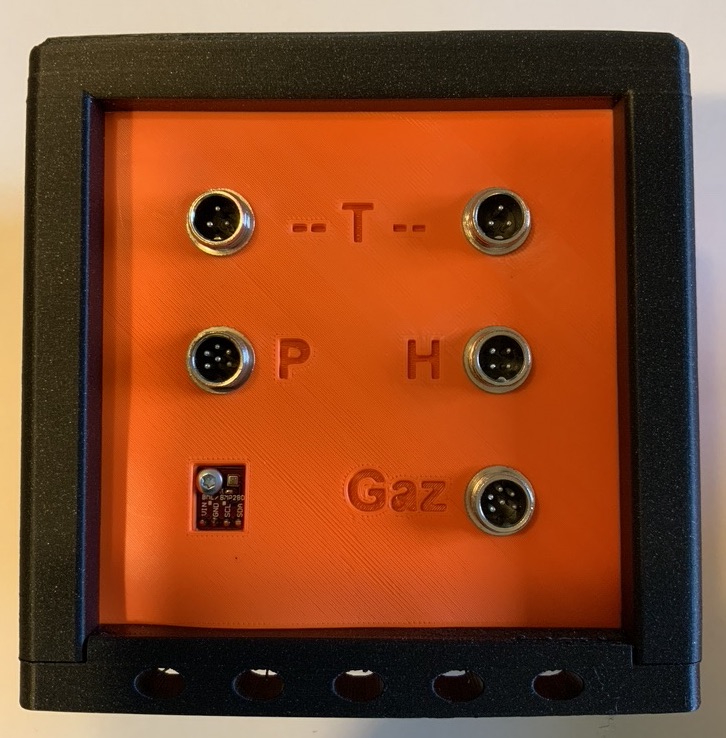

Face 2 "Température, humidité, pression"

• 2 entrées pour sonde de température ;
• connexion capteur de pression différentielle ;
• connexion capteur température/humidité/pression (+ circuit interne) ;
• connexion capteur gaz

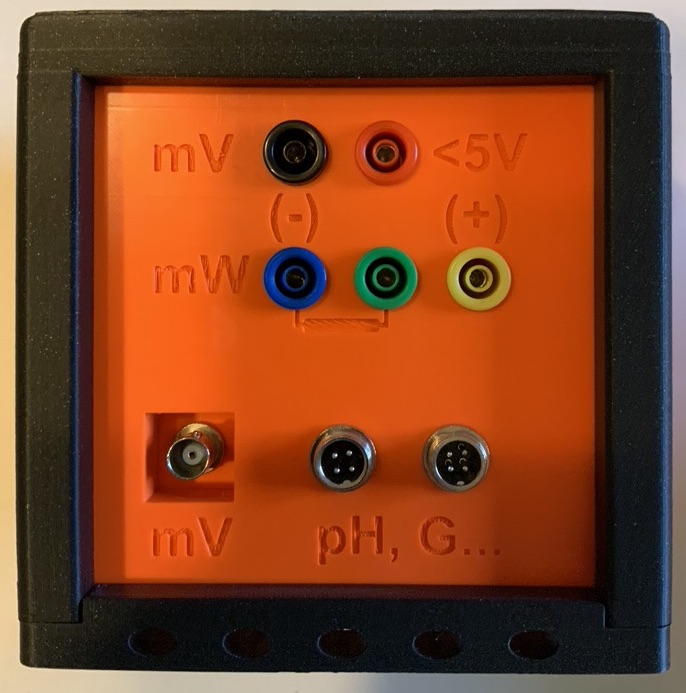

Face 3 "Electrochimie"

• milli-voltmètre (-5 à +5 V maximum) ;
• milli-wattmètre (5 V maximum, 3 A) ;
• pH-mètre, conductimétre...

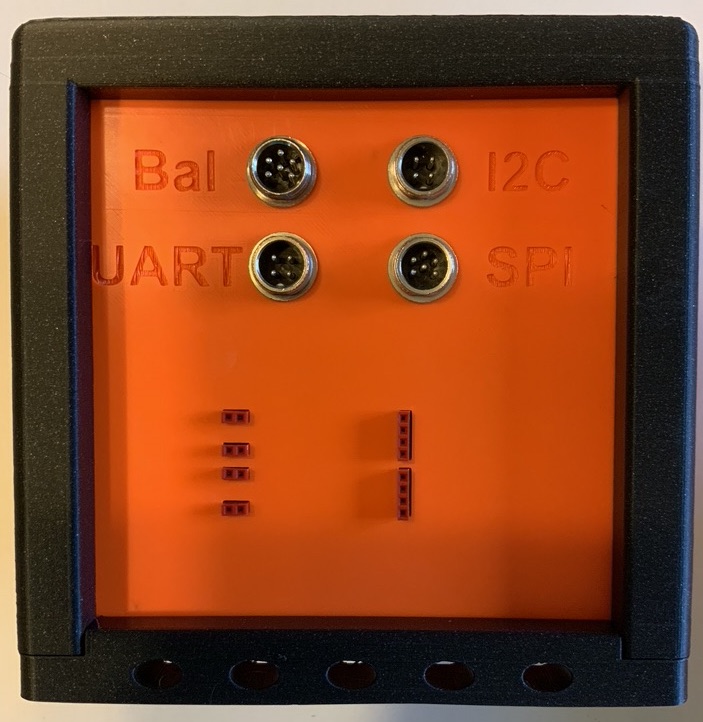

Face 4 "Connecteurs"

• Balance
• Connecteurs : I2C, UART, SPI
• Connecteur d'extension

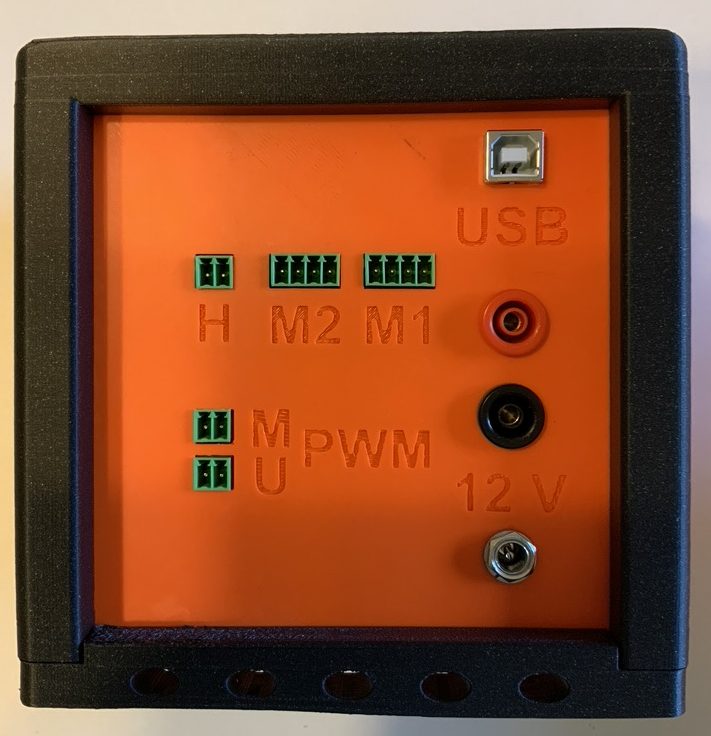

Face 5 "Sorties"

• Sorties pour moteur pas à pas ;
• Contrôle moteur (pont en H) ;
• 2 sorties PWM  ;
• Alimentation USB ;
• Connecteurs entrée 12 V maximum

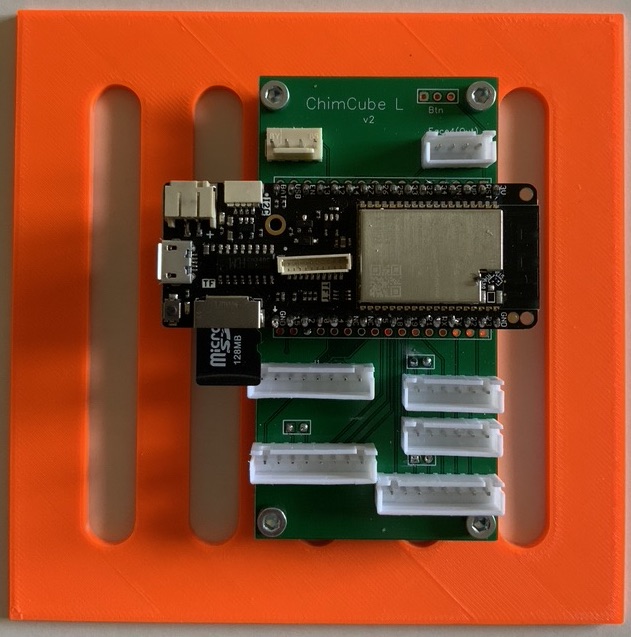

Face 6 "Carte mère"

Le microcontrôleur et ses connecteurs.
