ChimGéné



ChimGéné, logiciel intégré dédié à la Chimie Générale, permet, sous une interface de saisie et de traitement la plus commune possible d’un module à l’autre, de nombreuses simulations en chimie générale.

En chimie des solutions : en plus des dosages acido-basiques, de complexation et de précipitation, le tracé d’une courbe E = f(V) pour un dosage rédox est possible (dans la version actuelle l’oxydo-réduction ne peut pas, toutefois, être couplée à complexation ou précipitation par exemple). Sur la courbe de dosage on peut tracer la méthode des tangentes, superposer des courbes (%, dérivée, Gran…)… tracé de diagrammes potentiel-pH (ou pX) avec superposition possibles de systèmes différents et (ou) du diagramme de l’eau ; tracé de l’allure de courbes intensité-potentiel avec (ou non) superposition des différentes intensités sur une même électrode, des couples de l’eau.

En cinétique : étude d’une cinétique sous forme ‘expérimentale’ : par exemple on donne l’équation bilan et la grandeur étudiée (conductivité, pression…), on cache (mode élève) la loi de vitesse, les constantes, l’énergie d’activation et l’élève doit retrouver ces dernières en modifiant les paramètres à sa disposition : concentration, température (avec possibilité de tracé réseaux de courbes ou surface 3D) ; étude d’un mécanisme…un peu comme dans CinéWin…

En thermodynamique : Calcul de température de flamme, de pression d’explosion… Étude d’un équilibre sous forme ‘expérimentale’ : bilan ; étude de x, p, A, ni… en fonction des différents paramètres ; réseaux de courbes, surfaces 3D ; recherche de grandeurs thermodynamiques… En quelques clicks, possibilité de créer un diagramme binaire, ses courbes d’analyse thermique et de l’introduire dans un exercice…

En cristallographie : représentation de structures cristallines, orientation à l’écran ‘à la souris’ (ou par paramètres), troncation de plan, mises en évidence d’atomes particuliers…

Pour chacune des simulations, possibilité d’utiliser une collection d’exemples (pour faire un recueil d’exercices par exemple), de cacher certaines données (mode élève et mode professeur). Sur les différents graphes tracés (sauf 3D), possibilité de superposer courbes expérimentales et simulées mais aussi du texte, des schémas, des droites, traits de rappel…possibilité également de tracer plusieurs graphe sur la même feuille.

De plus, quelques outils, utiles en Chimie Générale, sont disponibles comme le traitement de données expérimentales avec calculs sur des colonnes de données, représentation graphique, importation/exportation vers un fichier texte ou un tableur (copier/coller direct dans un célèbre tableur de Microsoft par exemple)… Un petit calculateur permet de réaliser quelques calculs ‘classiques’ en chimie (masse molaire, énergie d'activation, conversion de fractions molaires et massiques, calculs numériques...)

Quelques copies d'écran...

Quelques exemples d'application pour le cours, les TP, les TD...

Chimie des solutions

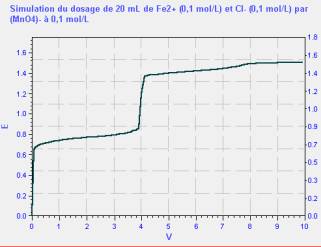

Dosage rédox du fer(II) par le permanganate : courbe E = f(V).
Courbes de répartition des complexes du cuivre et de l’ammoniac en fonction de p(NH3).

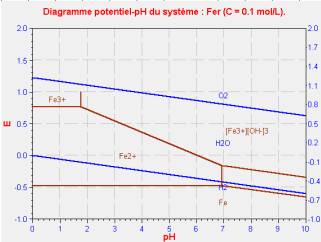

Tracé du diagramme potentiel-pH du fer.

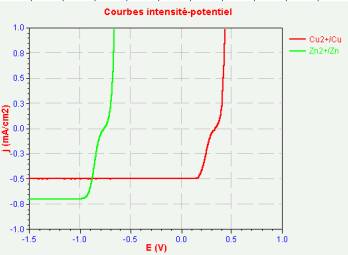

Allure des courbes intensité-potentiel pour le système cuivre/zinc.

Cinétique

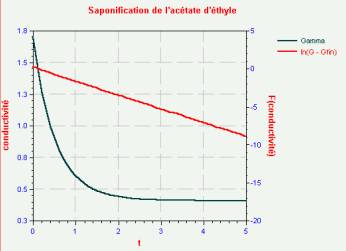

Etude cinétique d’une saponification : tracé de la conductivité en fonction du temps et recherche de l’ordre de la réaction.

Thermodynamique

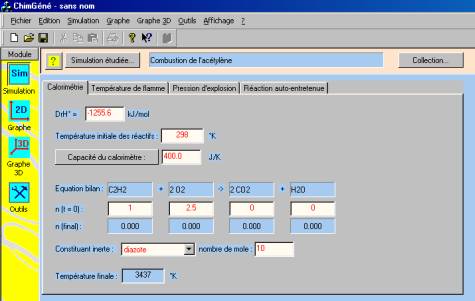

Température de flamme lors de la combustion de l’acétylène.

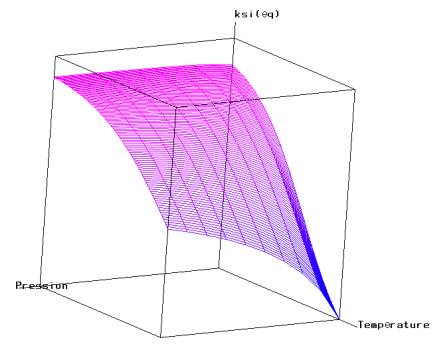

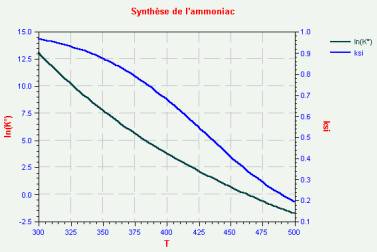

Synthèse de l’ammoniac : tracé de ln(K°) et de xeq en fonction de la température ainsi que d’une surface 3D rendement en fonction de la pression et de la température.

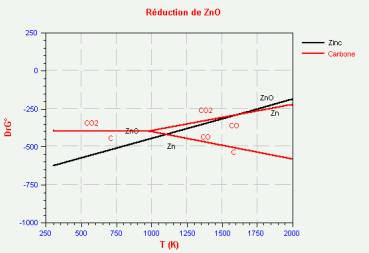

Tracé du diagramme d’Ellingham pour la réduction de l’oxyde de zinc par le carbone.

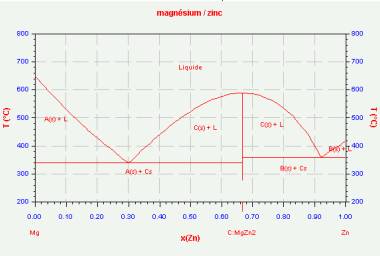

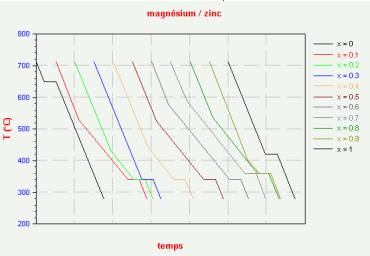

Tracé du diagramme binaire magnésium/zinc et des courbes de refroidissement correspondantes.

Cristallographie

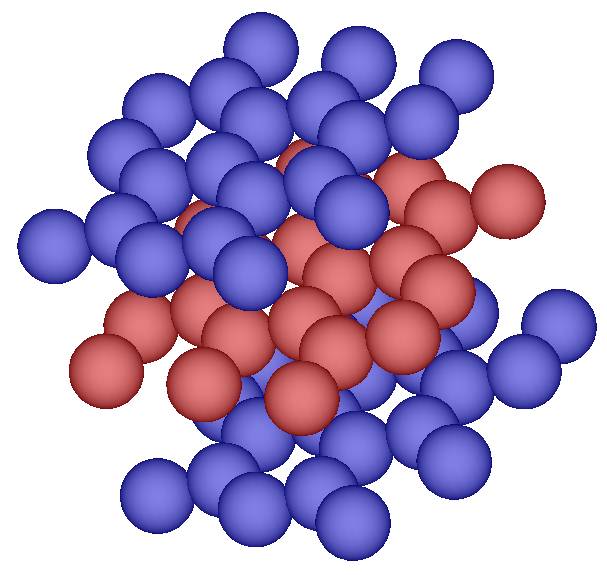

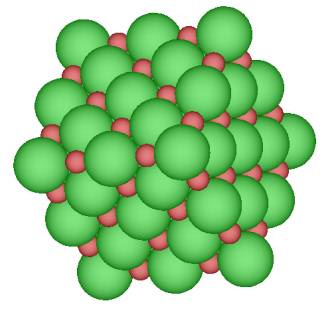

 Du chlorure de sodium au graphite...

Traitement de données expérimentales

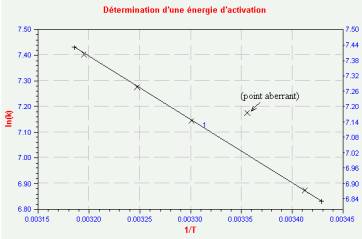

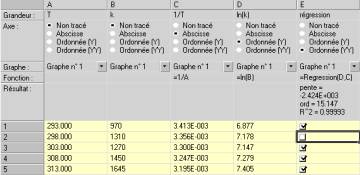

Traitement de données numériques (ou expérimentales) : calcul sur les différentes colonnes de données, tracé de certaines d’entre-elles, régression linéaire sur ces données avec possibilité de ne pas tenir compte de certains points.

Calculateur

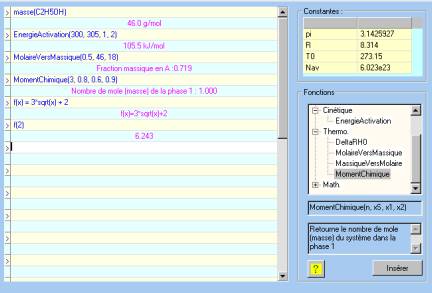

Un calculateur pour la chimie : masse molaire, énergie d’activation, conversion de fractions molaires et massiques, calculs numériques.

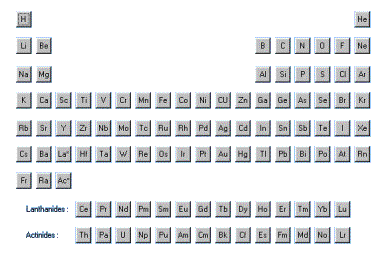

Classification périodique des éléments
